【結構和特點】

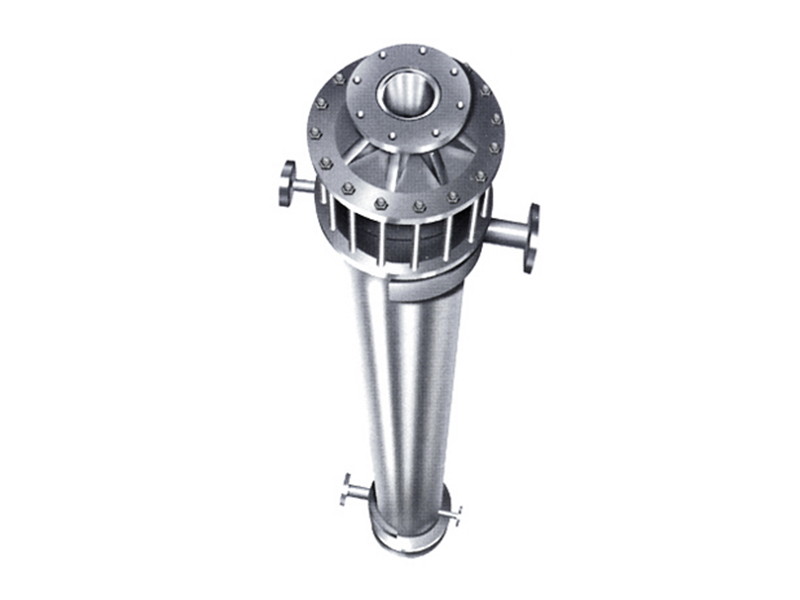

該系列列管式石墨換熱器與GH型換熱器結構相同,主要由石墨封頭、石墨管束、鋼制外殼等部分組成。具有結構簡單、緊湊、流體阻力小等優點。但該系列換熱管采用本公司新研制成功的浸漬石墨管,這種管材的線膨脹系數僅為國內普遍采用的壓型石墨管的五分之一,而導熱系數提高了五倍,達到101w/m℃。由于這種管材的物理性能和管板基本一致,因使用中介質和環境溫度變化引起的熱膨脹量基本相同,溫差應力很小,所以它的耐溫及耐熱沖擊性能有了顯著提高。本設備分I型和II型。I型不帶氣液分離器,II型帶氣液分離器,作冷凝器時應選用II型。本設備一般由φ22/φ33毫米擠壓石墨管組裝。也可生產由φ25/φ37、φ36/φ50毫米石墨管組裝的列管式石墨換熱器。管板一頭固定、一頭可以自由浮動,浮動管板的外圓密封一般用盤根密封,也用“O”型圈密封。
【技術特性】
許用溫度:-20~180°C
許用壓力:1.0MPa 換熱面積:5~2000平方米
執行標準:HG/T3112-1998《浮頭列管式石墨換熱器》
【用途】
本系列產品可用作加熱器、蒸發器、冷卻器、冷凝器。
【設備優點】
1)所有的密封都容易檢查
2)低壓力降
3)產品規格大
4)傳熱效率高,設備耐腐蝕,使用壽命長
5)維修方便
SGH系列浮頭列管式石墨換熱器安裝尺寸表
型號
|
規格
|
換 熱 管
|
安裝尺寸表mm
|
重量kg
|
|||||||||||||
m2
|
內徑
|
外徑
|
數量
|
D
|
H
|
H0
|
H1
|
H2
|
H3
|
d1
|
d2
|
n1-φ1
|
L
|
n2-φ2
|
I型
|
II型
|
|
SGH30
|
5
|
22
|
32
|
38
|
300
|
2910
|
3090
|
600
|
495
|
350
|
90
|
210
|
8-Φ18
|
578
|
2-Φ24
|
375
|
360
|
10
|
3910
|
4090
|
440
|
425
|
|||||||||||||
SGH40
|
10
|
22
|
32
|
61
|
400
|
2910
|
3140
|
600
|
495
|
385
|
110
|
240
|
8-Φ18
|
670
|
2-Φ24
|
535
|
512
|
15
|
3910
|
4140
|
630
|
607
|
|||||||||||||
20
|
4910
|
5140
|
725
|
702
|
|||||||||||||
SGH45
|
20
|
22
|
32
|
85
|
450
|
3920
|
4300
|
615
|
510
|
455
|
140
|
270
|
8-Φ18
|
738
|
2-Φ24
|
790
|
754
|
30
|
4920
|
5300
|
912
|
876
|
|||||||||||||
SGH50
|
25
|
22
|
32
|
109
|
500
|
3960
|
4380
|
625
|
545
|
500
|
140
|
270
|
8-Φ18
|
792
|
2-Φ24
|
950
|
913
|
35
|
4960
|
5380
|
1098
|
1061
|
|||||||||||||
SGH55
|
30
|
22
|
32
|
121
|
550
|
3980
|
4400
|
635
|
575
|
500
|
200
|
350
|
12-Φ18
|
843
|
2-Φ24
|
1080
|
1022
|
40
|
4980
|
5400
|
1244
|
1186
|
|||||||||||||
SGH60
|
35
|
22
|
32
|
151
|
600
|
4040
|
4550
|
665
|
602
|
600
|
200
|
350
|
12-Φ18
|
894
|
4-Φ24
|
1300
|
1224
|
50
|
5040
|
5550
|
1496
|
1420
|
|||||||||||||
SGH65
|
45
|
22
|
32
|
187
|
650
|
4050
|
4560
|
670
|
617
|
600
|
200
|
350
|
12-Φ18
|
944
|
4-Φ24
|
1580
|
1500
|
60
|
5050
|
5560
|
1813
|
1733
|
|||||||||||||
SGH70
|
60
|
22
|
32
|
235
|
700
|
4115
|
4655
|
710
|
645
|
600
|
250
|
400
|
12-Φ23
|
1030
|
4-Φ30
|
1980
|
1898
|
80
|
5115
|
5655
|
2296
|
2214
|
|||||||||||||
100
|
6115
|
6655
|
2611
|
2529
|
|||||||||||||
SGH80
|
80
|
22
|
32
|
313
|
800
|
4155
|
4765
|
730
|
695
|
675
|
250
|
400
|
12-Φ23
|
1131
|
4-Φ30
|
2500
|
2363
|
105
|
5155
|
5765
|
2901
|
2764
|
|||||||||||||
130
|
6155
|
6765
|
3302
|
3165
|
|||||||||||||
SGH90
|
105
|
22
|
32
|
421
|
900
|
4205
|
4885
|
740
|
726
|
700
|
290
|
460
|
12-Φ23
|
1232
|
4-Φ30
|
3200
|
3038
|
140
|
5205
|
5885
|
3713
|
3551
|
|||||||||||||
170
|
6205
|
6885
|
4226
|
4064
|
|||||||||||||
SGH100
|
155
|
22
|
32
|
511
|
1000
|
4265
|
4945
|
790
|
780
|
700
|
290
|
460
|
12-Φ23
|
1466
|
4-Φ30
|
4150
|
3930
|
170
|
5265
|
5945
|
4810
|
4590
|
|||||||||||||
210
|
6265
|
6945
|
5470
|
5250
|
|||||||||||||
SGH110
|
175
|
22
|
32
|
625
|
1100
|
4320
|
5085
|
805
|
820
|
800
|
340
|
515
|
16-Φ23
|
1567
|
4-Φ30
|
4980
|
4735
|
210
|
5320
|
6085
|
5762
|
5517
|
|||||||||||||
260
|
6320
|
7085
|
6543
|
6298
|
(尺寸僅供參考,具體尺寸以實際圖樣為準)
管口表
型 號
|
公稱直徑 mm
|
|||||||||
a
|
b
|
c
|
d
|
e
|
f
|
汽液分離器
|
||||
石墨制
|
鋼襯膠
|
|||||||||
g
|
h
|
g
|
h
|
|||||||
SGH30
|
90
|
50
|
20
|
90
|
50
|
20
|
80
|
90
|
100
|
50
|
SGH40
|
110
|
50
|
20
|
110
|
50
|
20
|
100
|
110
|
125
|
50
|
SGH45
|
140
|
65
|
20
|
140
|
65
|
20
|
150
|
140
|
150
|
50
|
SGH50
|
140
|
65
|
20
|
140
|
65
|
20
|
150
|
140
|
200
|
80
|
SGH55
|
200
|
80
|
20
|
200
|
80
|
20
|
200
|
200
|
200
|
80
|
SGH60
|
200
|
80
|
20
|
200
|
80
|
20
|
200
|
200
|
200
|
80
|
SGH65
|
200
|
100
|
20
|
200
|
100
|
20
|
200
|
200
|
200
|
80
|
SGH70
|
250
|
100
|
20
|
250
|
100
|
20
|
250
|
250
|
250
|
80
|
SGH80
|
250
|
125
|
20
|
250
|
125
|
20
|
250
|
250
|
250
|
100
|
SGH90
|
290
|
125
|
20
|
290
|
125
|
20
|
300
|
290
|
300
|
100
|
SGH100
|
290
|
150
|
20
|
290
|
150
|
20
|
350
|
290
|
350
|
100
|
SGH110
|
340
|
150
|
20
|
340
|
150
|
20
|
350
|
340
|
350
|
100
|
連接面
標準 |
非
標 |
HG/T20592 PN10
|
非
標 |
HG/T20592 PN10
|
非
標 |
非
標 |
HG/T20592 PN10
|
|||
用 途
|
物料 出口
|
冷卻水進口
|
排空口
|
物料進口
|
冷卻水出口
|
排凈口
|
尾氣出口
|
冷凝液出口
|
尾氣出口
|
冷凝液出口
|
